Cuadro eléctrico en viviendas: partes, esquema y normativa
Tener un conocimiento básico sobre cómo funciona y qué elementos lo componen puede ahorrarnos más de un susto, además de ayudarnos a consumir la electricidad de forma más eficiente y segura. En este artículo te explicamos en detalle qué es un cuadro eléctrico, qué partes lo componen, cómo debe estar instalado según la normativa vigente y qué debes tener en cuenta para que tu instalación sea segura y esté actualizada.
¿Qué es un cuadro eléctrico y para qué sirve?
El cuadro eléctrico, también conocido como cuadro de mandos o cuadro de distribución, es un dispositivo que concentra y distribuye toda la energía eléctrica que entra en una vivienda. Desde aquí, la electricidad se reparte a los diferentes circuitos que alimentan enchufes, luces, electrodomésticos, sistemas de climatización, etc.
Su función principal es garantizar la seguridad y el control del suministro eléctrico, protegiendo tanto a las personas como a los equipos frente a sobrecargas, cortocircuitos o fugas de corriente. Además, permite cortar el suministro de forma general o selectiva en caso de emergencia o reparación. En definitiva, podríamos decir que el cuadro eléctrico es la central de operaciones que permite gestionar la electricidad en casa de manera eficiente y segura.
Partes del cuadro eléctrico de una vivienda
Aunque cada cuadro eléctrico puede variar en complejidad según el tipo de vivienda o instalación, todos tienen una serie de componentes esenciales que cumplen funciones específicas. Conocerlos es clave para entender cómo funciona el sistema y qué papel desempeña cada uno.
Interruptor de control de potencia —ICP—
El ICP es el encargado de limitar la potencia contratada. Si la demanda eléctrica de la vivienda supera la potencia contratada, este interruptor se dispara y corta el suministro para evitar daños.
Este componente está directamente relacionado con lo que pagamos por nuestra electricidad, ya que la potencia contratada es uno de los factores que influyen en la factura. Aquí conviene entender bien la diferencia entre potencia y energía: la potencia es la capacidad máxima de consumo instantáneo, mientras que la energía es lo que efectivamente consumimos a lo largo del tiempo.
Interruptor diferencial —ID—
El diferencial detecta posibles fugas de corriente hacia tierra. Si esto ocurre, el interruptor se dispara para evitar electrocuciones o incendios. Su función es proteger a las personas, por lo que es uno de los elementos más importantes del cuadro. Generalmente, hay un diferencial general y, en instalaciones más modernas, varios diferenciales secundarios que dividen los circuitos en zonas de la casa.
Pequeños interruptores automáticos —PIAs—
Los PIAs controlan individualmente los distintos circuitos de la vivienda: iluminación, enchufes, cocina, climatización, etc. Se encargan de proteger cada línea frente a sobrecargas o cortocircuitos. Cuando un PIA salta, es señal de que ese circuito en concreto ha superado la carga permitida o ha sufrido una avería. Gracias a estos dispositivos, es posible cortar la electricidad de una zona específica de la casa sin afectar al resto.

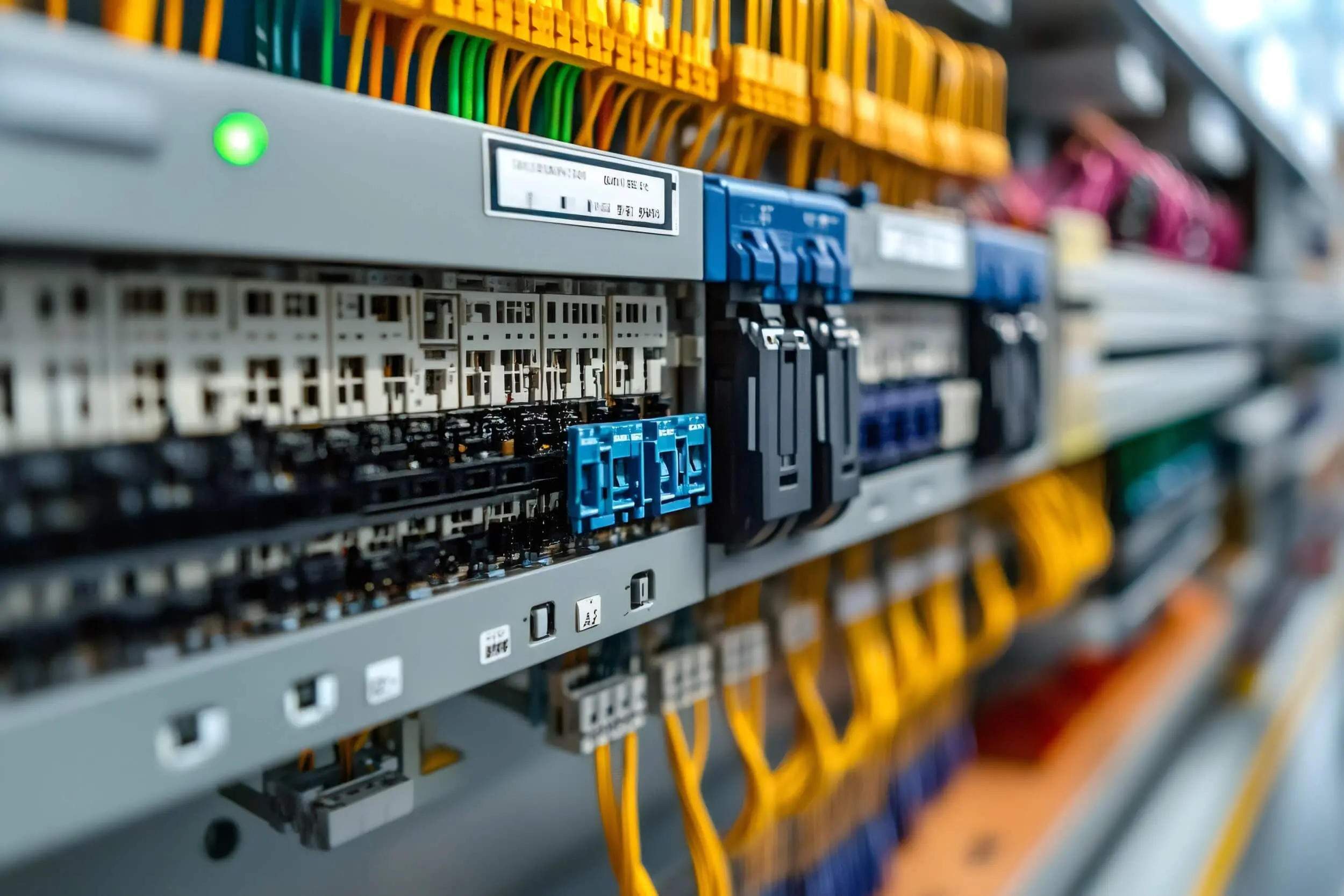

Esquema de un cuadro eléctrico básico
Aunque cada instalación eléctrica puede tener un diseño distinto en función de las características de la vivienda, la potencia contratada o los equipos instalados, existe una estructura básica común que está presente en la mayoría de los cuadros eléctricos residenciales. Comprender esta disposición ayuda a identificar cada componente y a saber cómo actuar en caso de avería o necesidad de intervención.
1. ICP —Interruptor de Control de Potencia—
El ICP es el primer dispositivo que encontramos en la parte superior del cuadro eléctrico. Su función principal es limitar la potencia eléctrica que puede consumir simultáneamente una vivienda, de acuerdo con lo que se haya contratado con la compañía distribuidora.
Cuando se conectan demasiados aparatos a la vez y se supera la potencia contratada, el ICP actúa automáticamente cortando el suministro eléctrico, lo que protege tanto la instalación como a los usuarios. En caso de que esto ocurra con frecuencia, puede ser recomendable revisar la potencia contratada y ajustarla a las necesidades reales del hogar.
Este elemento es fundamental, ya que incide directamente en el importe fijo que se paga cada mes en la factura de la luz. Un buen conocimiento de la diferencia entre potencia y energía permite optimizar el contrato y evitar pagos innecesarios.
2. Interruptor diferencial principal —ID—
El siguiente en la cadena es el interruptor diferencial, cuya misión es proteger a las personas frente a posibles fugas de corriente eléctrica hacia tierra, que podrían deberse a un mal aislamiento, un cable dañado o un electrodoméstico en mal estado.
Cuando el diferencial detecta una diferencia de intensidad entre la corriente que entra y la que sale del circuito —es decir, una fuga—, actúa de forma inmediata, cortando el suministro y evitando posibles descargas eléctricas o incendios.
En viviendas modernas, además del diferencial general, es común incluir diferenciales secundarios, que dividen la instalación por zonas —por ejemplo, zona de dormitorios, cocina, etc.—, lo que facilita la localización de averías y mejora la seguridad global.
3. PIAs —Pequeños Interruptores Automáticos—
Los PIAs son pequeños interruptores que protegen cada uno de los circuitos eléctricos específicos de la vivienda frente a sobrecargas o cortocircuitos. Cada uno está calibrado según la sección del cableado y el tipo de consumo que debe soportar.
Estos dispositivos son fundamentales para asegurar que si hay un problema en un circuito concreto —por ejemplo, un cortocircuito en la cocina—, solo se desconecte esa zona, sin afectar al resto de la instalación. Esto permite actuar de forma localizada y mantener operativos los demás servicios.
Algunos de los PIAs más comunes en un cuadro eléctrico doméstico incluyen:
- PIA de iluminación: alimenta los puntos de luz de la vivienda.
- PIA de enchufes generales: cubre la mayoría de los enchufes distribuidos por las habitaciones.
- PIA de cocina y horno: para estos electrodomésticos, que suelen tener un alto consumo, se utiliza un circuito independiente con mayor capacidad.
- PIA de aire acondicionado o calefacción: otro circuito independiente que protege sistemas de climatización, ya que también requieren gran potencia.
Además, pueden añadirse PIAs dedicados a lavadora, lavavajillas, termo eléctrico, sistema de riego o cargador de coche eléctrico, dependiendo de las características del hogar.
4. Elementos adicionales —según la instalación—
Aunque los tres elementos anteriores son obligatorios en toda instalación, hay otros dispositivos que pueden incorporarse al cuadro eléctrico en función de la complejidad o las necesidades específicas de la vivienda:
- Protector contra sobretensiones: protege los equipos electrónicos de posibles subidas de tensión provocadas por tormentas, fallos en la red o picos de tensión. Su instalación es altamente recomendable, especialmente en zonas donde las tormentas eléctricas son frecuentes.
- Contactores y relés programables: permiten controlar el encendido o apagado de ciertos circuitos en horarios determinados. Son útiles, por ejemplo, para activar acumuladores eléctricos solo en horario valle y así ahorrar en la factura de la luz.
- Temporizadores o relojes: programan el uso de algunos aparatos de forma automática, como iluminación exterior o sistemas de riego.
- Módulos para control domótico: en instalaciones más modernas, es posible integrar sistemas que permitan controlar el cuadro eléctrico desde el móvil, recibir alertas de consumo o gestionar remotamente cada circuito.
En viviendas unifamiliares o casas que cuentan con instalaciones solares de autoconsumo, el cuadro eléctrico también puede incluir:
- Un inversor que transforma la corriente continua de los paneles en corriente alterna.
- Dispositivos de inyección cero para evitar verter excedentes a la red —en instalaciones sin compensación—.
- Medidores de consumo o sistemas de monitorización energética en tiempo real.
Normativa del cuadro eléctrico en viviendas
La instalación eléctrica de una vivienda no puede hacerse de cualquier manera. Existe una normativa clara que regula cómo debe diseñarse y qué elementos mínimos debe tener un cuadro eléctrico para garantizar la seguridad y funcionalidad.
Requisitos legales y técnicos
En España, el reglamento que regula las instalaciones eléctricas de baja tensión es el REBT —Reglamento Electrotécnico de Baja Tensión—. Este establece los requisitos técnicos mínimos que deben cumplir todas las instalaciones eléctricas, tanto nuevas como renovadas.
Según el REBT, todo cuadro eléctrico en viviendas debe incluir, como mínimo:
- ICP
- ID
- PIAs correspondientes a cada circuito
- Toma de tierra correctamente instalada
- Canalizaciones adecuadas para evitar calentamientos o interferencias
Además, cada circuito debe estar claramente identificado y etiquetado para facilitar el mantenimiento y garantizar la seguridad.

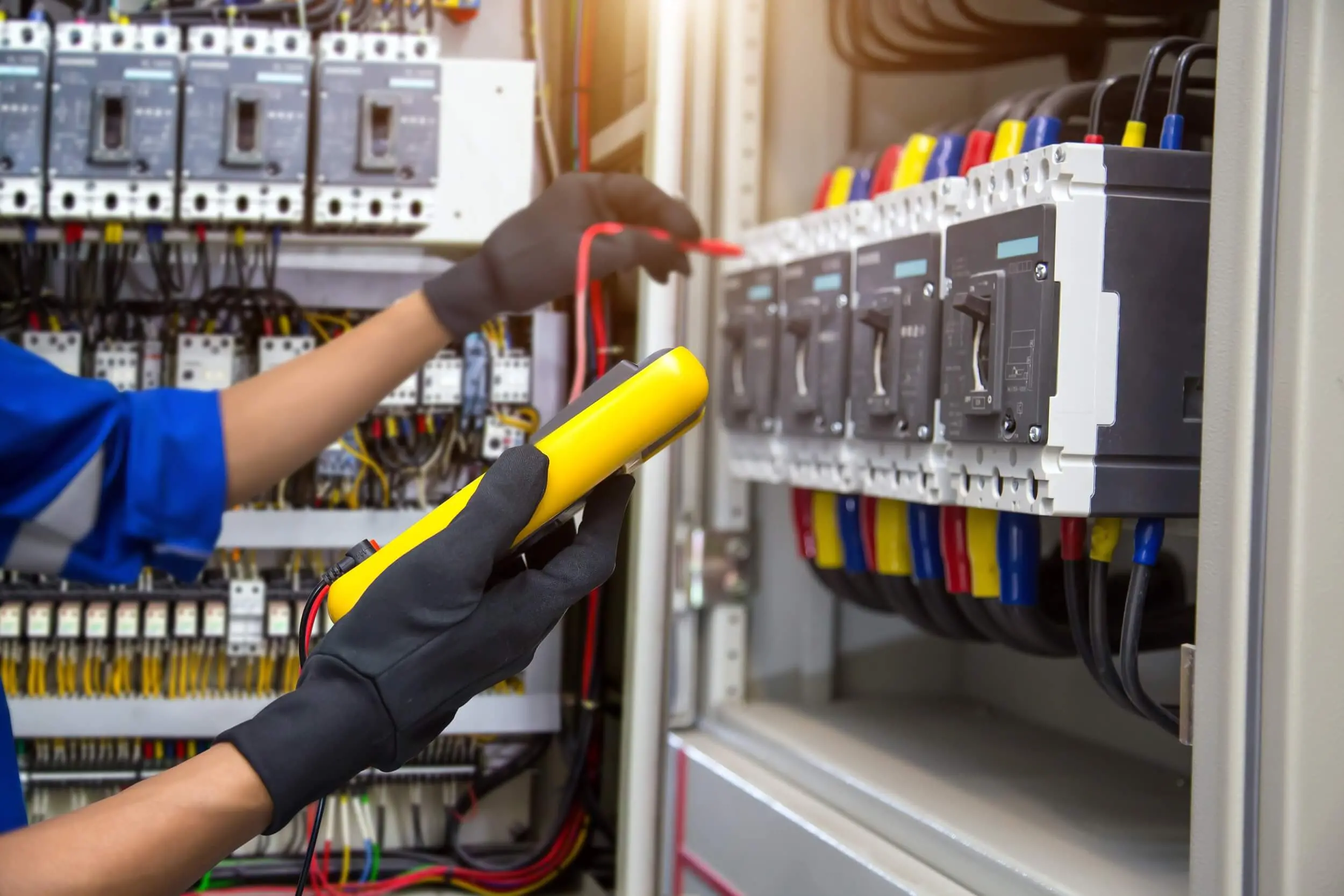

Normas de seguridad y actualizaciones
Uno de los errores más comunes en muchas viviendas es tener cuadros eléctricos antiguos que no cumplen la normativa actual. Esto puede suponer un grave riesgo de seguridad. Las instalaciones anteriores a 2002 suelen carecer de diferenciales o tener protecciones inadecuadas.
Es recomendable actualizar el cuadro eléctrico si:
- Tiene más de 20 años
- Salta con frecuencia sin razón aparente
- No tiene interruptor diferencial o los PIAs no están bien distribuidos
- Se van a instalar electrodomésticos de gran consumo o sistemas solares
En estos casos, contar con un electricista autorizado es fundamental para revisar la instalación y garantizar que todo cumpla con la normativa vigente.
Cableado del cuadro eléctrico: claves para una instalación segura
Además de los dispositivos de protección, el cableado es un componente esencial en la seguridad de una instalación eléctrica. Utilizar los cables adecuados, bien dimensionados y correctamente conectados evita sobrecalentamientos, cortocircuitos y pérdidas de energía.
Algunas claves para un cableado seguro y eficiente son:
- Sección del cable adecuada: depende del consumo previsto. Por ejemplo, los circuitos de iluminación suelen necesitar 1,5 mm², mientras que los de cocina o aire acondicionado pueden requerir 4 mm² o más.
- Colores normalizados: para facilitar la identificación —azul para neutro, marrón o negro para fase, verde/amarillo para tierra—.
- Canalizaciones bien dimensionadas: deben permitir el paso del cableado sin estar sobrecargadas ni generar calor excesivo.
- Conexiones seguras: todos los terminales deben estar bien apretados y sin holguras para evitar chispas o pérdidas.
- Protección frente a la humedad o corrosión: especialmente si el cuadro se encuentra en exteriores o lugares húmedos.
Una instalación bien cableada no solo garantiza la seguridad de las personas, sino también el buen funcionamiento de los electrodomésticos y la eficiencia energética del hogar.
La seguridad comienza en el cuadro eléctrico
El cuadro eléctrico es un componente clave en cualquier vivienda. Nos permite controlar, distribuir y proteger toda la electricidad que usamos a diario, desde el primer enchufe hasta el último electrodoméstico. Saber qué elementos lo componen, cómo funciona y qué dice la normativa nos ayuda a mantener nuestra casa segura y preparada para cualquier eventualidad eléctrica.
